Регулятор горизонтального положення трансдьюсера ехолота (PRO)

Цей пристрій призначений для підйому / опускання і регулювання коректного кута нахилу трансдьюсера ехолота. Це необхідно для точного відображення даних відлуння локації у випадках різного диферента човна на корму або на її ніс. Для правильного відображення даних трансдьюсер повинен знаходитися строго паралельно водній гладіні (горизонту). Таким чином рекомендують встановлювати свої трансдьюсеры практично усі виробники эхолокационного обладнання. В цьому випадку відбитий сигнал, отриманий їм, найкоректніше відображатиме інформацію на екрані вашого пристрою!

У базовому комплекті підключення регулятора до панелі управління, або виносної кнопці використовується дріт довжиною 2 метри. (Румпельний варіант) Якщо ваша довжина підключення перевищує 2 метри, в цьому випадку вам буде потрібно придбати окремо кабель – подовжувач. Його довжина становить 4 метри. І в цьому випадку ваша загальна монтажна довжина складатиме 6 метрів. Цієї довжини досить для встановлення на консоль управління практично будь-якого човна до 7 метрів довжиною в разі якщо консоль встановлена не далі середини човна.

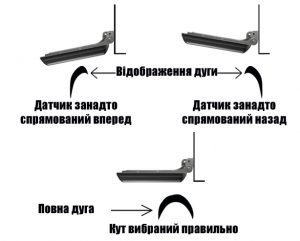

На малюнку вище представлені варіанти кутів нахилу трансдьюсера, а також варіанти відображення риби на екрані ехолота. Верхні дві картинки показують неправильне положення трансдьюсера, таке положення датчика можливе або при неправильній первинній установці, або у разі наявності подовжнього диферента на корму або на ніс човна (частіше – на корму). Тільки у разі, коли датчик розташований строго паралельно горизонту, інформація на екрані вашого ехолота відображається чітко і без спотворень (нижня картинка). Але аналогічна ситуація відбувається і з отрисовкой дна водойми. При неправильному положенні датчика трансдьюсера реальна картина дуже сильно спотворюється на екрані вашого пристрою. Тому дуже важливо добитися правильного кута нахилу трансдьюсера!

Човен залежно від кількості пасажирів, розміщеного на ньому вантажу, а також його ваги і місця розміщення, піддається подовжньому осьовому кнахилу (тангаж), який у свою чергу, може бути спрямований як в носову частину, так і в кормову частину човна. У слідстві чого штатно встановлений датчик в різних ситуаціях не завжди відображає інформацію коректно.

Наш пристрій спрямований саме на те, щоб мати можливість віддаленного електронного прецизійного регулювання кута нахилу трандюсера.

Під час тривалих швидкісних переходів, а також під час стоянки човна, або у випадку, установки човна на лафет, ви можете підняти трансдьюсер на максимальну висоту практично паралельно кормі човна і тим самим прибрати непотрібний опір датчика ехолота о воду, запобігти обростанню трансдьюсера водоростями під час стоянки, а також запобігти поломці датчика при зіткненні з водними перешкодами або дном водойма при підхід кормою до берега, та на мілководді.

Також підйом датчика трансдьюсера дуже важливий у момент вантаження і подальшого транспортування човна на лафеті. Для цього ви натискаєте клавішу з стрілкою вгору на виносній кнопці, або на панелі управління і датчик автоматично підніметься вгору до кінцевого положення.

Ми сподіваємося, що за допомогою цього пристрою рибалки і любителі активного відпочинку на воді зможуть підвищити якість своєї риболовлі, а також безпеку на воді, завдяки чіткій інформації, яку вони зможуть отримати з екрану свого ехолота! Ну і звичайно ж істотно заощадити свій бюджет на купівлю нових трансдьюсеров!
